Synchronous Digital Hierarchy
SDH
Sinchroninė Skaitmeninė Hierarchija
Sinchroninė Skaitmeninė Hierarchija – tai analogas SONET optinio duomenų perdavimo standartui, ir yra naudojamas Europoje Tarptautinės Telekomunikacijų sąjungos Telekomunikacjų standartizavimo Sektoriaus. Standartai yra labai panašūs, todėl kalbant apie SDH dauguma atvejų galima kalbėti ir apie SDH. Šie protokolai susieti su žiedinio ryšio schemomis: jei vienas ryšio žiedas perkrautas ar sugedęs, nustatomas kitas ryšio maršrutas. Tinklų programinė ir aparatinė įrangos tvarko telefono ryšio užduočių hierarchiją ir reguliuoja duomenų srautus.
SDH ir SONET skirtumai
*SDH ir SONET naudoja skirtingus terminus aprašyti savo tris lygmenis. SDH atveju trys lygmenys vadinami kelio, multipleksacijos sekcijos ir regeneracijos sekcijos. Analogiškai SONET lygmenys vadinami sekcijos, linijos ir kelio. Visgi abiejų standartų lygmenys atlieka tas pačias funkcijas. *Šiek tiek skiriasi C2 kelio antgalvio baito reikšmės. *Specifiniai antgalvio baitai ir automatinės apsaugos sistemos žinutės, perduodamos K1/K2 baituose yra kitokios.
SDH kadrų formatai

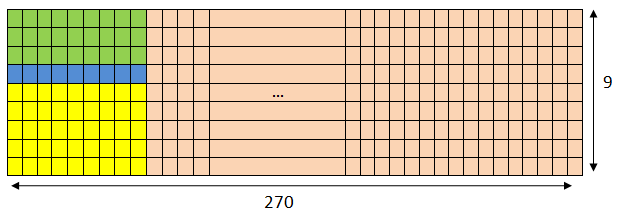

Standartinis SDH kadras yra STM-1 (angl. Synchronous Transport Module, level 1). Savo perduodamos informacijos kiekiu jis yra analogiškas SONET naudojamam STS-3 kadrui. STM-1 sudaro 270 stulpelių ir 9 eilutės, taigi iš viso jo talpa siekia 2430 baitų. 45 baitai skirti multipleksavimo sekcijos antgalviui, 27 baitai – regeneracijos sekcijai. Keturi baitai skirti AU-4 rodyklei. Kadras perduodamas kas 125 mikrosekundes. Taigi per seundę perduodami 155,52 megabitai.

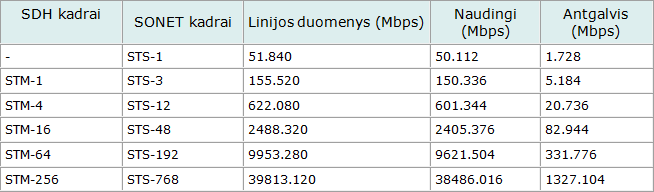

Žalia spalva paveikslėlyje žymimi regeneracijos sekcijos antgalvio baitai, geltona – multipleksavimo sekcijos antgalvis, o mėlyna – rodyklė. Visi SDH kadrų formatai ir jų analogai SONET pateikiami lenelėje:
